Круглошліфувальні верстати серії CG обробляють вали та отвори з точністю до 0,001 мм. Вони використовуються для прецизійного шліфування загартованих поверхонь, зовнішніх і внутрішніх посадкових місць підшипників, настановних, ходових і антифрикційних поверхонь.
Токарний шпиндель може бути заблокований для отримання шліфувальних поверхонь на валах.
Круглошліфувальні верстати CG дають змогу обробляти вали діаметром від 8 мм до 320 мм і отвори діаметром від 13 мм до 100 мм.
Поворотом бабки або шліфувального столу можна досягти кутів шліфування до 45-0-45° або конічних профілів до 3 або 9°.
Довжина шліфування при автоматичній поздовжній подачі регулюється. Більш коротка довжина шліфування повинна виконуватися вручну - так само точно і легко. Максимально допустима вага заготовки становить 80/150 кг.
Плавне регулювання швидкості дає змогу встановити оптимальну швидкість шліфування. Швидкість поздовжньої подачі плавно регулюється в діапазоні від 0,1 до 4 м/хв.
Верстати оснащені системою вимірювання та індикації (точність 0,001 мм). Тому подача шліфувального круга може здійснюватися контрольовано і дуже точно.
Заготівля затискається в трикулачковому патроні, на ведучому диску або між центрами. Задня бабка може бути закрита гідравлічно. Тонкі заготовки підтримуються стійким упором. Верстат оснащений швидким приводом поздовжньої і поперечної осей і дуже простий в управлінні в ручному й автоматичному режимах:
- Затисніть заготовку
- Встановити швидкість
- Увімкнути привід шпинделя і двигун шліфувального круга
- Увімкніть насос охолоджувальної рідини
- Встановіть шліфувальний круг на заготовку
- Встановіть знімання шліфувального круга
- Приведіть у дію поздовжню подачу вручну за допомогою маховика або
- Встановіть поздовжню подачу та увімкніть автоматичний режим
- Цифровий індикатор положення
- Шліфувальний диск
- Пристрій для правки шліфувального диска (Dresser)
- Балансувальний вал шліфувального круга
- Внутрішні круглі шліфувальні інструменти Ø 10/16 мм
- Затискні стрижні для внутрішніх круглих шліфувальних інструментів
- Конус Морзе MK 4
- Трикулачковий патрон і тримач патрона
- Стійкий упор
- Система змащення з охолодженням і гідравлічний блок
- Галогенна лампа
- Інструмент/Інструкція з експлуатації/СЕ
| Користувацькі характеристики | |
|---|---|
| Зовнішній діаметр шліфування макс. / хв. | 200/8 мм |
| Внутрішній діаметр шліфування макс. / хв. | 100/13 мм |
| Довжина зовнішньої шліфувальної частини макс. / хв. | 500/125 мм |
| Вага заготівки макс. | 80 кг |
| Висота центру | 135 мм |
| Тримач шпинделя/задня бабка Конус Морзе | МК4 |
| Верхня частина бабки Кут повороту | 0 - 45 ° |
| Швидкість обертання шпинделя безступеневе регулювання | 0 - 1650 об./хв |
| Кулачковий патрон | Ø 200 мм |
| Шліфувальний Ø зовні макс. | 400 мм |
| Внутрішній шліфувальний круг | Ø 203 мм |
| Ширина шліфувального кола | 50 мм |
| Пініль задньої бабки Затискна відстань | 25 мм |
| Довжина заготівки макс. | 600 мм |
| Швидкість поздовжнього подавання макс. / хв. | 4/0,1 м/хв |
| Кут нахилу шліфувального столу по/проти годинникової стрілки | -3/+9 ° |
| Внутрішній круглий шліфувальний інструмент макс. | 50x40x16 мм |
| Внутрішній круглий шліфувальний інструмент мін. | 45x35x10 мм |
| Швидкість обертання внутрішнього шліфувального інструменту макс. | 16000 об/хв |
| Продуктивність насоса охолоджувальної рідини | 16 л/хв |
| Потужність двигуна шліфувального блока | 5,6 кВт |
| Під'єднання до мережі | 400/50 В/Гц |
| Габарити (ДхШхВ) | 2500х1600х1500 мм |
| Вага | 2500 кг |

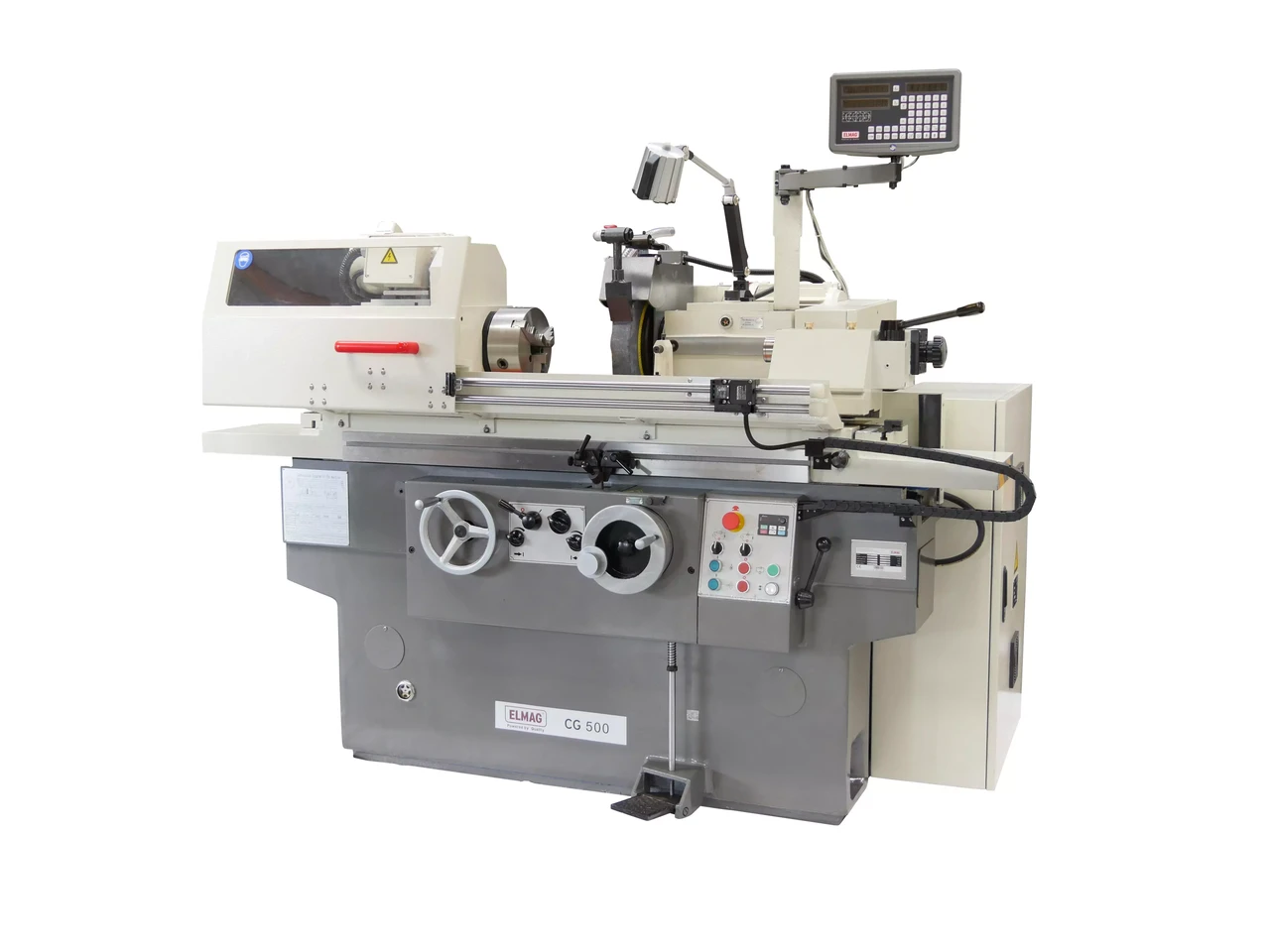

Круглошліфувальний верстат моделі CG 500, включно з 2-осьовим індикатором положення
