Відправка з 03 листопада 20241 689 599 ₴
Плоскошліфувальні верстати HSG призначені для тонкого шліфування (чистової обробки) металевих поверхонь. Вони дозволяють точно виготовляти ущільнювальні, робочі та посадкові поверхні з дотриманням допусків.
Для тонкого шліфування потрібен процес шліфування з низькою вібрацією та високою концентричністю. Тому моделі MSG та HSG побудовані на важкій чавунній основі. Шліфувальний шпиндель працює на високоякісних прецизійних підшипниках. Шліфувальне коло можна заточити безпосередньо на верстаті за допомогою хонінгувального пристрою. Балансувальна стійка входить до комплекту постачання. Всі моделі мають двовісний індикатор положення SINO. Ця вимірювальна система (точність індикації 0,001 мм) забезпечує точну подачу шліфувальної головки та шліфувального столу та забезпечує відмінну продуктивність навіть при ручному режимі. У моделях AL і ALV автоматичне централізоване мастило за допомогою мастильного насоса забезпечує постійну плавність ходу всіх напрямних та ходових гвинтів.
Швидкий затискач, ослаблення та розмагнічування заготовок — електромагнітна затискна пластина спрощує обробку заготовок, надзвичайно економить час і забезпечує максимально можливу продуктивність та повторюваність у серійному виробництві.
Напівавтоматичний плоскошліфувальний верстат з безступінчастим регулюванням поздовжнього приводу, прискореним ходом шліфувального столу в поперечному напрямку та шліфувальною головкою у вертикальному напрямку. Автоматична поперечна подача. Ідеально підходить для одиничного виробництва та невеликих серій.
- Плоскошліфувальний верстат HSG
- Електромагнітна затискна плита
- функція розмагнічування
- Захист від бризок шліфувального столу
- Двоосьовий дисплей положення SINO
- Поздовжній привід маховика шліфувального столу
- Поперечна подача маховика шліфувального столу
- Шліфувальна головка з маховиком вертикальної подачі
- Автоматичний поздовжній привід гідравлічний
- Привід прискореного ходу в поперечному напрямку – режим повільного ходу
- Автоматична поперечна подача безступінчаста.
- Вертикальний привід прискореного ходу - Поштовховий режим
- Цифровий лічильник вертикального ходу
- Цифровий щітчик кількості шліфувальних проходів
- Панель керування можна повертати.
- Автоматичне централізоване мастило із заливкою олії.
- гідравлічний блок з масляним наповненням
- Галогенна робоча лампа.
- Шліфувальне коло та фланець шліфувального кола
- Тяговий пристрій з тонкою подачею
- Захист шліфувального кола з кінцевим вимикачем
- Стенд для балансування шліфувальних кіл.
- Інструменти/інструкції з експлуатації/CE
- Магнітний насос охолоджувальної рідини та всмоктуючий пристрій
- Система очищення СОЖ
- Коло шліфувальне 200x13x31,75 мм
- Коло шліфувальне 200х20х31, 75 мм.
- Коло шліфувальне 350х40х127 мм.
| Користувацькі характеристики | |
|---|---|
| Маса | 2800 кг |
| ЕАН | 9004853826047 |
| Діаметр шліфувального диска | зовні: 350 мм / всередині: 127 мм |
| Ширина | 2200 мм |
| Висота | 1890 мм |
| Довжина: | 2900 мм |
| Напруга мережі | 400 В |
| Ширина шліфувального кола | 40 мм |
| Ширина заготовки/ширина шліфувального стола макс. | 300 мм |
| Автоматичне поперечне подавання/пришвидшений хід | 40 Вт |
| Довжина заготовки/довжина шліфувального стола макс. | 630 мм |
| Висота заготівки макс. | 400 мм |
| Швидкість шліфування (макс. допустима) | 27 (32) м/с |
| Регулювання/поворот маховика | 5/0,20 мм |
| Автоматичний поздовжній привод, безступеневий | 7 - 25 м/хв |
| Автоматичний поздовжній привод гідравлічний | 2200 Вт |
| Номери Т-подібних пазів x ширина | 3x14 мм |
| Автоматичне поперечне подавання, безступеневе | 0,1 - 8 мм |
| Центральне мастило | 20 Вт |
| Шліфувальний стіл зі швидким подаванням хрестатої форми | 990 мм/хв |
| Привод прискореного ходу вертикальний | 250 Вт |
| Відстань до центру шпинделя | 580 мм |
| Система охолодження | 125 Вт |
| Оберти шпинделя | 1450 об./хв |
| Потужність приводу шліфувальної головки | 5500 Вт |
| Максимальне навантаження на стіл | 270 кг |
| Ціна поділки шкали маховика (шліфувальна головка) | 0,005 мм |
| Шліфувальна головка прискореного ходу вертикально | 240 мм |
| Потужність всмоктування | 370 Вт |
| Поздовжній хід макс. | 765 мм |
| Крок шкали маховика | 0,02 мм |

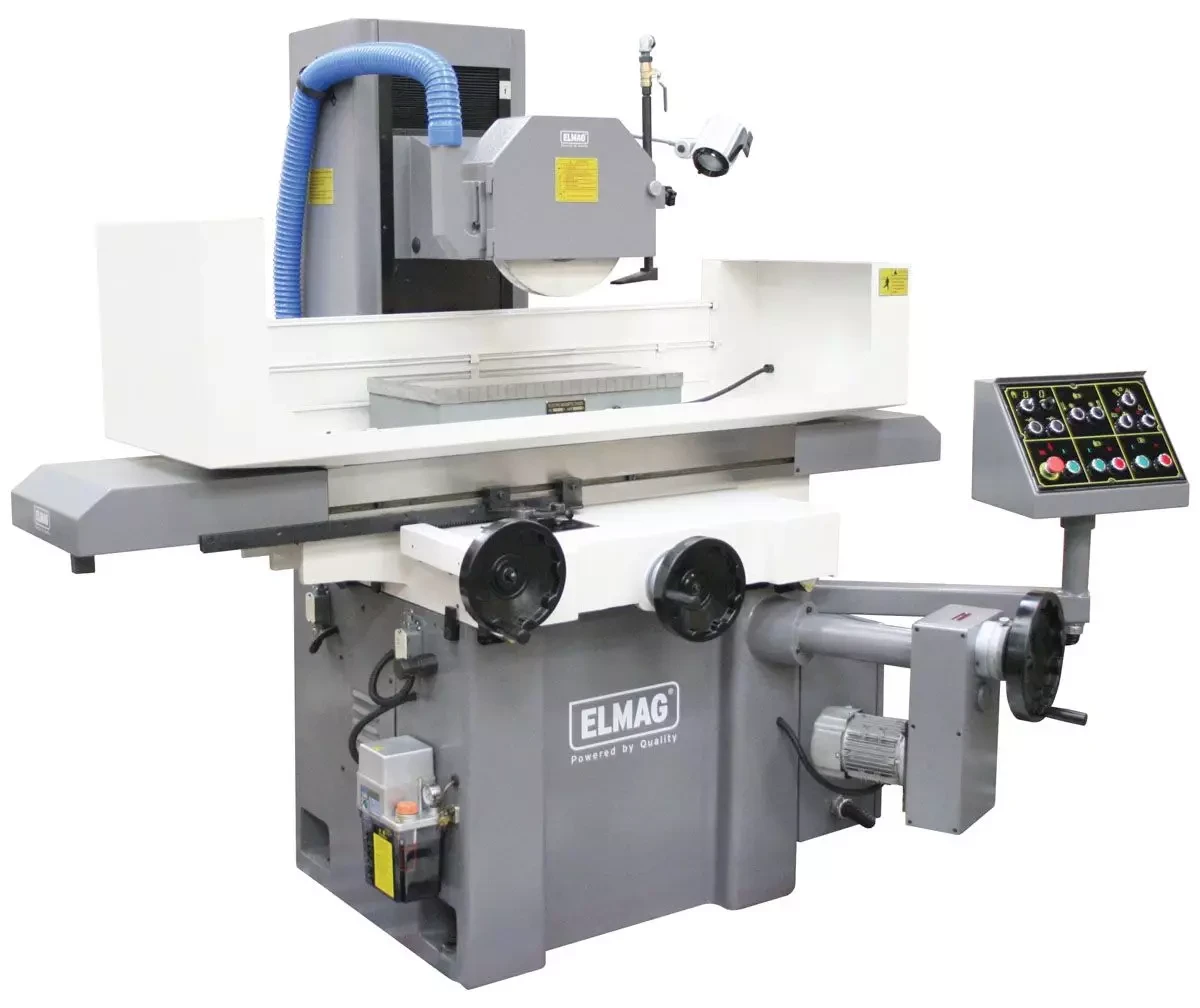

Плоскошліфувальний верстат HSG 300/630 AL
